Apakah yang Menjadikan Schneider ILM1003P01A0000 Penyelesaian Praktikal untuk Aplikasi Servo yang Menuntut?

Ringkasan Artikel

Peralatan automatik moden selalunya memerlukan kedudukan yang tepat, pembinaan mesin yang padat, maklum balas yang boleh dipercayai dan pentauliahan yang dipermudahkan. TheSchneider ILM1003P01A0000menangani keperluan ini dengan menggabungkan fungsi motor dan pemacu servo ke dalam unit terpasang di medan bersepadu. Seni bina ini boleh mengurangkan jumlah peralatan yang dipasang secara tradisional di dalam kabinet kawalan sambil menyokong konsep mesin modular.

Artikel ini menerangkan ciri utama ILM1003P01A0000, cara seni bina bersepadunya berfungsi, tempat ia boleh berguna, spesifikasi yang harus disahkan oleh jurutera dan pertimbangan pembelian yang penting apabila mendapatkan unit sedia ada atau gantian. Ia juga menerangkan mengapa pengenalan model yang tepat adalah penting sebelum pemasangan.

Jadual Kandungan

1. Apakah Schneider ILM1003P01A0000?
2. Bagaimanakah Seni Bina Servo Bersepadunya Berfungsi?
3. Apakah Spesifikasi Utama?
4. Bagaimanakah Motor Berprestasi dalam Aplikasi Pergerakan?
5. Di manakah ILM1003P01A0000 Boleh Digunakan?
6. Mengapa Reka Bentuk Servo Bersepadu Berharga?
7. Apakah yang Perlu Jurutera Semak Sebelum Pemasangan?
8. Apa yang Penting Apabila Menyumber atau Menggantikan Model Ini?
9. Bagaimanakah Pengguna Boleh Meningkatkan Kebolehpercayaan Jangka Panjang?
10. Soalan Lazim
11. Fikiran Akhir

Apakah Schneider ILM1003P01A0000?

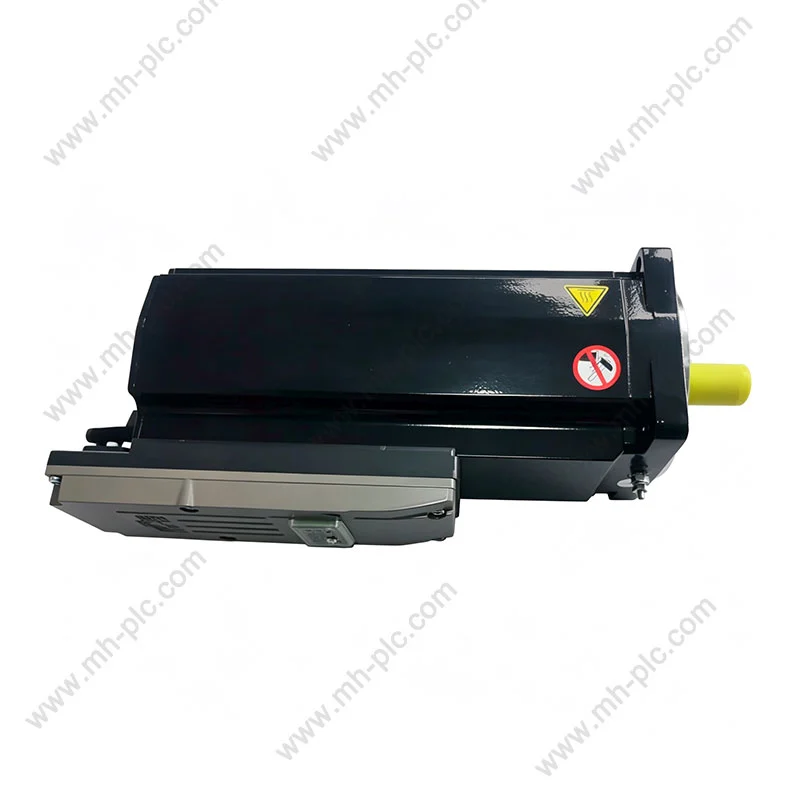

Schneider ILM1003P01A0000 ialah motor servo bersepadu daripada keluarga Lexium 62 ILM. Tidak seperti susunan servo konvensional di mana elektronik motor dan pemacu dipasang sebagai komponen berasingan, unit ILM bersepadu menggabungkan elektronik kawalan gerakan dengan pemasangan motor.

Schneider Electric mengenal pasti model sebagai motor servo bersepadu dengan aBebibir 100 mm, tork gerai 5.8 Nm, kelajuan 3000 rpm, aci licin, maklum balas 128 pusingan tunggal SinCos dan tiada brek. Model ini dikaitkan dengan seni bina servo teragih yang bertujuan untuk memindahkan elektronik pemacu lebih dekat dengan modul motor dan mesin.

Perbezaan ini penting untuk jurutera menggantikan komponen sedia ada. ILM1003P01A0000 bukan sekadar motor AC 1.1 kW generik. Konfigurasi maklum balas, seni bina pemacu bersepadu, dimensi mekanikal, keperluan komunikasi dan ciri elektrik semuanya perlu sepadan dengan mesin.

Bagaimanakah Seni Bina Servo Bersepadunya Berfungsi?

Konsep utama di sebalik servo bersepadu ialah desentralisasi. Sistem gerakan tradisional sering meletakkan penguat servo di dalam kabinet kawalan dan menyambungkannya ke motor melalui kabel kuasa dan maklum balas. Servo bersepadu memindahkan elektronik pemacu penting ke pemasangan sisi motor.

Pendekatan ini boleh berguna terutamanya untuk mesin yang dibina daripada modul bebas. Setiap modul gerakan boleh mengandungi motor servo sendiri dan elektronik yang berkaitan, manakala seni bina mesin mengendalikan komunikasi dan pengagihan kuasa melalui sambungan yang sesuai.

• Integrasi motor dan pemacu:mengurangkan keperluan untuk merawat motor dan penguat sebagai unit berasingan sepenuhnya.
• Pemasangan yang diedarkan:membolehkan komponen kawalan gerakan diletakkan lebih dekat dengan paksi mekanikal.
• Pembinaan mesin modular:menyokong peralatan yang diperbuat daripada modul gerakan boleh ulang.
• Kebergantungan kabinet berkurangan:boleh membantu jurutera mengoptimumkan ruang kabinet kawalan.
• Penyepaduan maklum balas:konfigurasi pengekod adalah sebahagian daripada pemasangan motor yang ditentukan dan bukannya komponen luaran bebas.

Hasilnya ialah falsafah reka bentuk mesin yang berbeza: daripada menumpukan setiap komponen gerakan di dalam kabinet pusat, fungsi kawalan terpilih diedarkan ke seluruh mesin.

Apakah Spesifikasi Utama?

Memahami nombor model sahaja tidak mencukupi untuk penggantian yang selamat. Spesifikasi berikut menyediakan titik permulaan teknikal yang berguna untuk jurutera yang menilai ILM1003P01A0000.

Data pengedar bebas juga mengenal pasti unit sebagai motor servo AC dengan pengekod mutlak, lebih kurang 1.1 kW kuasa aktif, perlindungan IP54 dan konfigurasi pelekap 100 × 100 mm. Butiran ini hendaklah sentiasa disemak silang terhadap dokumentasi teknikal yang berkenaan untuk versi mesin dan serantau yang tepat.

Bagaimanakah Motor Berprestasi dalam Aplikasi Pergerakan?

Motor servo dipilih bukan sahaja mengikut kuasa kuda atau tork terkadar. Keupayaannya untuk memecut, memecut, mengekalkan kedudukan, bertindak balas kepada arahan, dan beroperasi berulang kali di bawah perubahan beban adalah sama penting.

Dengan kelajuan terkadar 3000 rpm dan tork terkadar kira-kira 3.5 Nm, ILM1003P01A0000 sesuai dengan aplikasi gerakan yang memerlukan pergerakan putaran terkawal dan bukannya operasi kelajuan malar yang mudah. Sistem maklum balas bersepadunya membolehkan seni bina kawalan memantau kedudukan rotor dan menyokong kawalan gerakan gelung tertutup.

Spesifikasi tork gerai kira-kira 5.8 Nm amat relevan apabila menilai keadaan pecutan dan beban sementara. Walau bagaimanapun, jurutera tidak seharusnya menganggap tork gerai sebagai penarafan operasi berterusan. Pengiraan beban sebenar harus mempertimbangkan pecutan, kitaran tugas, inersia, nisbah kotak gear, geseran, orientasi mesin, keadaan ambien dan sistem pemacu yang lengkap.

Di manakah ILM1003P01A0000 Boleh Digunakan?

Seni bina bersepadu menjadikan servo jenis ini sangat menarik untuk jentera automatik di mana berbilang paksi, susun atur padat dan pembinaan modular adalah penting.

Kesesuaian aplikasi hendaklah sentiasa diwujudkan daripada keperluan paksi sebenar. Model yang serasi secara mekanikal mungkin masih tidak sesuai jika antara muka elektrik, seni bina komunikasi, profil beban atau keperluan maklum balas berbeza.

Mengapa Reka Bentuk Servo Bersepadu Berharga?

Kelebihan terbesar servo bersepadu bukan sekadar dua komponen digabungkan. Manfaat yang lebih besar ialah kemungkinan mengubah cara mesin direka bentuk secara fizikal.

1. Seni bina mesin yang lebih fleksibel:Komponen servo yang diedarkan boleh membantu pembina mesin mengatur sistem gerakan di sekeliling modul mesin individu.
2. Potensi penjimatan ruang kabinet:Mengalihkan elektronik pemacu dari kabinet pusat boleh mengosongkan ruang untuk PLC, peralatan keselamatan, pengagihan kuasa dan komponen lain.
3. Pemisahan pacuan motor tradisional yang dikurangkan:Motor dan pemacu dibekalkan sebagai unit bersepadu, memudahkan konfigurasi peralatan tertentu.
4. Sesuai untuk sistem berbilang paksi:Seni bina gerakan teragih boleh menjadi sangat menarik apabila mesin mengandungi banyak paksi servo.
5. Kejuruteraan modular:Pembina mesin boleh mereka bentuk modul gerakan berulang di sekeliling pemasangan servo yang ditentukan.

Kelebihan ini adalah paling berharga apabila mesin telah direka bentuk sekitar gerakan teragih dari awal. Memasang semula servo bersepadu ke dalam sistem konvensional tanpa memeriksa komunikasi, pengagihan kuasa, penyejukan, kabel dan keperluan perisian boleh menimbulkan masalah pentauliahan yang tidak perlu.

Apakah yang Perlu Jurutera Semak Sebelum Pemasangan?

Pengenalan nombor bahagian yang betul ialah langkah pertama, tetapi ini bukan langkah terakhir. Sebelum memasang ILM1003P01A0000, jurutera dan pasukan penyelenggaraan harus mengesahkan perkara berikut.

• Nombor bahagian tepat:Sahkan setiap aksara ILM1003P01A0000.
• Dimensi mekanikal:Sahkan bebibir, aci, lubang pelekap, gandingan, dan kelegaan pemasangan.
• Keperluan brek:Model ini ditentukan tanpa brek, jadi paksi menegak atau beban graviti memerlukan perhatian khusus.
• Konfigurasi maklum balas:Sahkan susunan pengekod satu pusingan SinCos dan keserasian kawalan mesin.
• Sistem komunikasi:Semak rangkaian dan seni bina pengawal yang diperlukan.
• Keperluan elektrik:Sahkan voltan, arus, susunan kabel dan keperluan kuasa peringkat sistem.
• Keadaan persekitaran:Periksa perlindungan kepungan, suhu, kelembapan, habuk, getaran dan persekitaran pemasangan.
• Pengiraan beban:Sahkan tork berterusan, tork puncak, pecutan, inersia dan kitaran tugas.
• Keserasian perisian:Sahkan bahawa perisian dan konfigurasi kawalan gerakan sedia ada boleh menyokong peranti yang dimaksudkan.

Apa yang Penting Apabila Menyumber atau Menggantikan Model Ini?

Bagi pasukan penyelenggaraan, salah satu cabaran terbesar dengan produk automasi industri yang mantap ialah mendapatkan komponen yang tepat apabila mesin telah beroperasi selama bertahun-tahun.

Halaman serantau Schneider Electric pada masa ini menyediakan maklumat kitaran hayat yang berbeza untuk rujukan ini. Satu halaman serantau rasmi menyatakan bahawa ILM1003P01A0000 telah dihentikan pada Februari 2023 dan tiada penggantian langsung disenaraikan, manakala halaman serantau lain melaporkan tamat perkhidmatan standard pada September 2025. Ini bermakna pembeli tidak seharusnya menganggap penyenaraian dalam talian secara automatik mewakili ketersediaan kilang semasa.

Apabila membeli unit untuk penyelenggaraan atau pemulihan mesin, pertimbangkan:

Pembekal komponen industri yang boleh dipercayai harus dapat memberikan pengenalan produk yang jelas, maklumat keadaan, dokumentasi teknikal jika ada, dan komunikasi yang telus tentang status stok.

Bagaimanakah Pengguna Boleh Meningkatkan Kebolehpercayaan Jangka Panjang?

Kebolehpercayaan servo bergantung pada lebih banyak daripada motor itu sendiri. Penjajaran mekanikal, penghalaan kabel, keadaan persekitaran, konfigurasi pengawal dan pengurusan terma semuanya mempengaruhi hayat perkhidmatan.

• Pastikan permukaan pelekap bersih dan dijajarkan dengan betul.
• Elakkan beban jejarian atau paksi yang berlebihan pada aci.
• Periksa penyambung dan kabel semasa penyelenggaraan berjadual.
• Elakkan getaran yang tidak perlu dan kejutan mekanikal.
• Sahkan bahawa suhu operasi kekal dalam spesifikasi yang berkenaan.
• Pantau ralat bunyi, getaran, suhu atau kedudukan yang luar biasa.
• Mengekalkan rekod tepat parameter servo dan konfigurasi mesin.
• Pastikan komponen gantian dikenal pasti dengan betul dan boleh dikesan.

Apabila servo diganti, pentauliahan harus merangkumi lebih daripada sekadar menghidupkan mesin. Pengecaman maklum balas, parameter motor, arah, had, pecutan, nyahpecutan, beban mekanikal, dan fungsi keselamatan semuanya harus diperiksa mengikut prosedur pengeluar mesin.

Soalan Lazim

Fikiran Akhir

TheSchneider ILM1003P01A0000mewakili pendekatan kawalan gerakan teragih di mana fungsi motor servo dan pemacu disepadukan ke dalam unit sisi mesin padat. Bebibirnya 100 mm, tork berkadar kira-kira 3.5 Nm, tork gerai 5.8 Nm, kelajuan 3000 rpm, aci licin, maklum balas pusingan tunggal SinCos, dan konfigurasi bebas brek menjadikan pemadanan spesifikasi yang tepat penting semasa menilai komponen untuk mesin sedia ada.

Bagi pembina mesin, seni bina bersepadu boleh menawarkan kelebihan yang bermakna dalam reka bentuk peralatan modular dan organisasi kabinet kawalan. Bagi pasukan penyelenggaraan, walau bagaimanapun, isu paling penting mungkin mendapatkan sumber komponen asal yang betul dan mengesahkan status kitaran hayatnya. Maklumat serantau rasmi menunjukkan bahawa model telah mengalami perubahan kitaran hayat, jadi keputusan pembelian harus termasuk keadaan produk, dokumentasi, keserasian dan perancangan penyelenggaraan masa hadapan.

Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. boleh menyokong pelanggan yang mencari komponen automasi industri dengan membantu mengesahkan nombor model, keperluan teknikal, keadaan produk dan butiran sumber. Jika anda menyelenggara peralatan yang menggunakan Schneider ILM1003P01A0000, menyediakan nombor bahagian yang lengkap dan keperluan mesin boleh menjadikan proses penyumberan lebih tepat dan cekap.
