Apakah yang Menjadikan Schneider ILM1001P01A0000 sebagai Penyelesaian Servo Bersepadu Praktikal?

2026-09-08 0 Tinggalkan saya mesej

Dalam automasi mesin moden, prestasi gerakan bergantung kepada lebih daripada kuasa motor sahaja. Jurutera juga perlu mempertimbangkan ruang kabinet, kerumitan pendawaian, ketepatan maklum balas, keperluan pemasangan, kapasiti tork, dan kebolehservisan jangka panjang. TheSchneider ILM1001P01A0000menangani cabaran ini dengan menggabungkan servo motor dan seni bina pemacu bersepadu ke dalam satu komponen gerakan yang dipasang di medan.

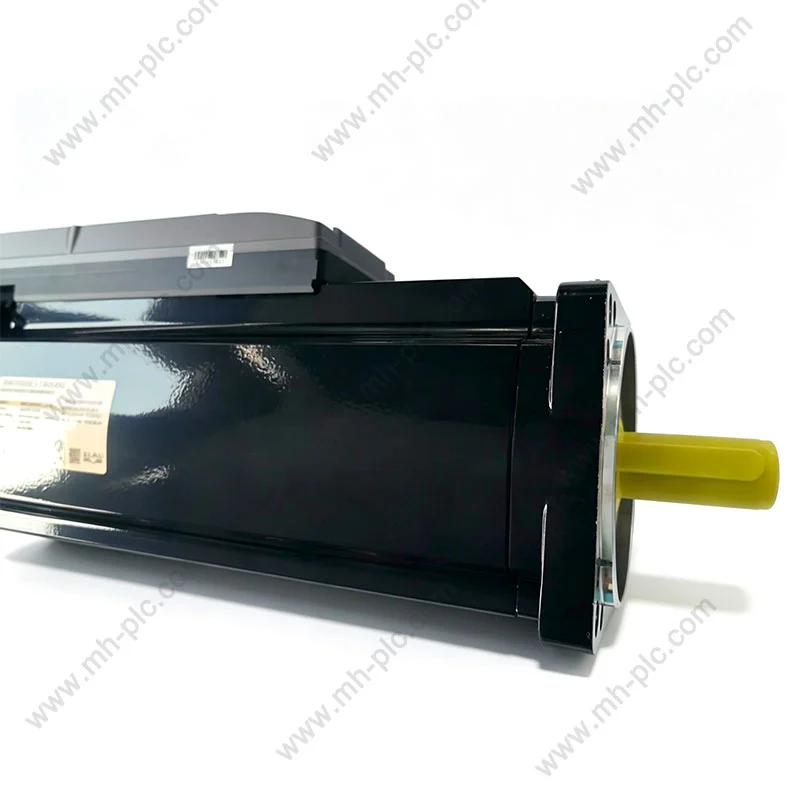

Schneider ILM1001P01A0000 ialah motor servo bersepadu dalam julat ILM Lexium 62, direka untuk sistem kawalan gerakan PacDrive 3. Ia menyediakan kuasa keluaran nominal 600 W, Tork nominal 1.9 N·m, tork gerai berterusan 2.5 N·m, dan gerai puncak sehingga 9.6 N·m tork, dengan kelajuan nominal 3000 rpm. Ia menggunakan SinCos Hiperface satu pusingan mutlak sistem maklum balas dengan 128 tempoh dan tidak mempunyai brek pegangan. Artikel ini menerangkan kuncinya spesifikasi, seni bina, nilai aplikasi, pertimbangan pemasangan, dan membeli pusat pemeriksaan supaya jurutera automasi boleh menentukan sama ada model ini sesuai dengan keperluan mesin mereka.

Jadual Kandungan

1. Memahami Schneider ILM1001P01A0000
2. Sekilas Pandang Spesifikasi Utama
3. Bagaimana Seni Bina Servo Bersepadu Membantu
4. Masalah Kawalan Pergerakan Biasa Yang Boleh Diatasi
5. Ciri Prestasi Yang Penting dalam Amalan
6. Aplikasi Industri yang Sesuai
7. Pertimbangan Pemasangan dan Penyepaduan
8. Perkara yang Perlu Diperiksa Sebelum Memesan
9. Pertimbangan Penyelenggaraan dan Kebolehpercayaan
10. Soalan Lazim
11. Hubungi dan Sokongan Bekalan

Memahami Schneider ILM1001P01A0000

Schneider ILM1001P01A0000 bukan sekadar motor servo kendiri konvensional. Ia tergolong dalam keluarga Lexium 62 ILM dan menyepadukan elektronik pemacu dengan motor, membenarkan komponen gerakan diletakkan lebih dekat dengan mekanisme mesin daripada memerlukan semua elektronik pemacu kekal di dalam kabinet kawalan pusat. Schneider Electric mengenal pasti peranti sebagai pemacu bersepadu dengan motor 100 mm bebibir, tindanan motor tunggal, aci licin, maklum balas satu pusingan SinCos, dan tiada brek.

Seni bina ini boleh menjadi sangat berharga untuk mesin modular. Sebaliknya mereka bentuk setiap paksi gerakan di sekeliling susunan pacuan motor-tambah-kabinet tradisional, pembina mesin boleh mengedarkan komponen gerakan lebih dekat dengan modul mesin individu. Hasilnya boleh menjadi seni bina mesin yang lebih bersih dan pengembangan yang berpotensi lebih mudah apabila beberapa paksi bebas diperlukan.

	Titik pengenalan penting:Nombor model hendaklah diperiksa dengan teliti sebelum membeli atau menggantikan unit.
  Konfigurasi ILM1001P01A0000 menentukan aci licin, pusingan tunggal mutlak
  Maklum balas SinCos Hiperface, resolusi maklum balas kelajuan 128 tempoh, dan tiada brek penahan.
  Model ILM yang serupa secara visual mungkin mempunyai maklum balas, aci, brek atau prestasi yang berbeza
  ciri-ciri.

Spesifikasi Utama Sepintas lalu

Pengenalan teknikal yang betul adalah langkah pertama apabila memilih servo gantian komponen. Spesifikasi berikut adalah berdasarkan data produk pengeluar dan dokumentasi teknikal sokongan.

Parameter	Spesifikasi ILM1001P01A0000	Mengapa Ia Penting
Keluarga produk	Lexium 62 ILM / PacDrive 3	Menentukan keserasian sistem dan persekitaran penyepaduan.
Jenis produk	Motor servo bersepadu / pemacu bersepadu	Menggabungkan fungsi motor dan pemacu dalam satu unit gerakan.
Kuasa keluaran nominal	600 W	Berguna untuk menilai motor terhadap keperluan beban aplikasi.
Tork nominal	1.9 N·m	Menunjukkan tahap tork terkadar semasa operasi biasa.
Tork gerai berterusan	2.5 N·m	Penting semasa menilai keadaan beban berkelajuan rendah atau pegun.
Puncak tork gerai	9.6 N·m	Menyediakan rujukan untuk keupayaan tork puncak jangka pendek.
Kelajuan nominal	3000 rpm	Berkaitan dengan kedudukan berkelajuan tinggi dan kitaran gerakan.
Voltan bekalan berkadar	250–700 V	Mesti dipadankan dengan sistem kawalan pergerakan dan pemasangan sebenar.
Maklum balas	Hiperface SinCos pusingan tunggal mutlak	Menyokong kedudukan yang tepat dan maklum balas kelajuan.
Resolusi maklum balas	128 tempoh	Penting untuk konfigurasi kawalan gerakan dan pemprosesan maklum balas.
Memegang brek	Tanpa brek	Kritikal untuk paksi menegak dan beban yang mesti kekal dipegang secara mekanikal.
Bebibir motor	100 mm	Menentukan keserasian pemasangan mekanikal.
Diameter aci	19 mm	Mesti sepadan dengan gandingan mesin atau antara muka penghantaran.
Panjang aci	40 mm	Penting untuk kelegaan mekanikal dan pemilihan gandingan.
Perlindungan	IP54	Menyediakan garis dasar untuk menilai persekitaran pemasangan.

Spesifikasi hendaklah sentiasa disahkan terhadap dokumentasi pengeluar terkini dan konfigurasi mesin yang tepat sebelum pemasangan.

Bagaimana Seni Bina Servo Bersepadu Membantu

Sistem servo konvensional biasanya memisahkan motor daripada pemacu. Susunan ini boleh berfungsi dengan baik, tetapi mungkin memerlukan ruang kabinet yang besar, kabel kuasa, pendawaian maklum balas, dan kerja kejuruteraan tambahan apabila mesin mengandungi banyak paksi.

Seni bina ILM mengambil pendekatan yang berbeza dengan menyepadukan pemacu secara langsung dengan motor servo. Untuk jentera modular, ini boleh mengurangkan jumlah perkakasan gerakan yang mesti tertumpu di kabinet elektrik utama.

Usul TeragihUnit bersepadu boleh diletakkan lebih dekat dengan paksi mesin, menjadikannya sesuai untuk seni bina automasi modular.

Mengurangkan Tekanan KabinetMengalihkan fungsi pemacu ke arah mesin boleh membantu jurutera menggunakan kabinet ruang dengan lebih cekap.

Reka Bentuk Mesin Lebih BersihPembinaan pacuan motor bersepadu boleh memudahkan susunan fizikal modul gerakan individu.

Pengembangan ModularPerkakasan gerakan teragih boleh memberi kelebihan apabila mesin mengandungi berbilang modul mekanikal bebas.

Pengurangan sebenar dalam pendawaian, volum kabinet, dan masa pemasangan bergantung pada reka bentuk sistem yang lengkap. Oleh itu, faedah ini harus dinilai pada tahap mesin, dan bukannya diandaikan daripada spesifikasi motor sahaja.

Masalah Kawalan Pergerakan Biasa Yang Boleh Diatasi

Memilih motor servo harus bermula dengan masalah mesin dan bukannya dengan a nombor katalog. Beberapa isu berulang menjadikan teknologi servo bersepadu menarik untuk pembina peralatan moden.

Ruang kabinet elektrik terhad:Mesin dengan banyak paksi servo boleh menggunakan volum kabinet yang berharga dengan cepat. A seni bina teragih boleh membantu mengalihkan beberapa fungsi gerakan lebih dekat dengan paksi.
Pendawaian pemacu motor kompleks:Sistem tradisional boleh melibatkan kuasa motor, maklum balas dan sambungan kawalan yang berasingan. Seni bina bersepadu yang direka bentuk dengan betul boleh mengurangkan kerumitan keseluruhannya strategi sambungan.
Pengembangan mesin modular yang sukar:Mesin kerap memerlukan stesen pilihan atau modul gerakan tambahan. A diedarkan seni bina servo boleh menyokong susun atur mekanikal yang lebih fleksibel.
Ketidakkonsistenan kedudukan:Maklum balas yang boleh dipercayai adalah penting untuk pergerakan terkawal. ILM1001P01A0000 menggunakan an sistem maklum balas SinCos Hiperface satu pusingan mutlak.
Ketidakpastian penggantian:Membeli motor yang kelihatan serupa tanpa memeriksa aci, brek, maklum balas, kuasa, dan spesifikasi pemasangan boleh mengakibatkan masalah keserasian.

Jangan anggap nombor model sebagai satu-satunya kriteria pemilihan.Motor servo adalah sebahagian daripada sistem kawalan gerakan yang lengkap. Beban mekanikal, pecutan, kitaran tugas, seni bina bekalan, keserasian pengawal, keadaan persekitaran, keperluan kabel, dan keperluan keselamatan semuanya harus diperiksa sebelum penggantian.

Ciri Prestasi Yang Penting dalam Amalan

Salah satu ciri terpenting Schneider ILM1001P01A0000 ialah hubungan antara kuasa, tork, kelajuan dan maklum balas. Unit ini menyediakan 600 W nominal kuasa keluaran dan kelajuan nominal 3000 rpm. Tork nominalnya ialah 1.9 N·m, manakala tork gerai berterusan ditentukan pada 2.5 N·m dan tork gerai puncak pada 9.6 N·m.

Angka-angka ini tidak boleh ditafsirkan sebagai penilaian operasi yang boleh ditukar ganti. Untuk contoh, keupayaan tork puncak tidak bermakna mesin boleh beroperasi secara berterusan pada 9.6 N·m. Kitaran tugas sebenar, profil pecutan, keadaan terma dan gerakan tetapan pengawal menentukan sama ada aplikasi tertentu sesuai.

Maklum balas adalah satu lagi pertimbangan penting. Model menggunakan pusingan tunggal mutlak Sistem maklum balas SinCos Hiperface dengan 128 tempoh. Seni bina maklum balas ini adalah khususnya berkaitan dengan aplikasi di mana kedudukan terkawal dan maklum balas kelajuan adalah penting kepada prestasi mesin.

	Peraturan kejuruteraan praktikal:Bandingkan profil gerakan lengkap motor—bukan hanya tork maksimumnya—dengan
  permohonan. Beban inersia, pecutan, nyahpecutan, permintaan tork berterusan,
  permintaan tork puncak, kelajuan operasi, dan kekerapan kitaran semuanya harus dipertimbangkan.

Aplikasi Industri yang Sesuai

Oleh kerana ILM1001P01A0000 adalah sebahagian daripada ekosistem PacDrive 3, ia terutamanya berkaitan dengan jentera automatik yang memerlukan gerakan servo yang diselaraskan. Yang tepat kesesuaian bergantung pada pengawal dan seni bina mesin yang lengkap.

Kawasan Permohonan	Potensi Manfaat	Pemeriksaan Kekunci Sebelum Penggunaan
Jentera pembungkusan	Pergerakan teragih padat untuk paksi mesin yang diselaraskan.	Masa kitaran, pecutan dan inersia beban.
Pengendalian bahan	Kedudukan terkawal dan peraturan kelajuan.	Jisim beban, nisbah penghantaran dan kitaran tugas.
Barisan pengeluaran automatik	Berguna untuk seni bina gerakan modular.	Keserasian pengawal dan seni bina rangkaian.
Peralatan pilih dan tempat	Maklum balas servo menyokong kawalan gerakan berulang.	Keperluan pecutan, nyahpecutan dan muatan.
Sistem mesin modular	Seni bina pemacu bersepadu boleh memudahkan paksi teragih.	Keperluan penyepaduan mekanikal dan elektrik.

Model ini tidak boleh dianggap sesuai secara automatik untuk setiap mesin di dalamnya kategori. Kejuruteraan aplikasi kekal penting, terutamanya untuk menegak paksi, beban inersia tinggi, jentera kitaran tinggi atau persekitaran dengan mekanikal yang luar biasa atau keadaan terma.

Pertimbangan Pemasangan dan Penyepaduan

Pemasangan yang berjaya bermula dengan keserasian mekanikal. ILM1001P01A0000 menggunakan bebibir motor 100 mm dan diameter aci 19 mm, dengan panjang aci 40 mm. Susunan pelekap termasuk empat lubang pelekap.

Sahkan dimensi bebibir motor sebelum pemasangan mekanikal.
Periksa diameter aci 19 mm terhadap gandingan atau transmisi.
Sahkan panjang aci dan kelegaan mekanikal yang tersedia.
Sahkan corak lubang pelekap dan keperluan pengikat.
Sahkan bahawa aplikasi tidak memerlukan brek penahan.
Sahkan maklum balas dan keserasian sistem kawalan.
Semak keperluan bekalan berkadar sistem gerakan lengkap.
Semak keadaan persekitaran, termasuk suhu, pencemaran dan kelembapan.
Gunakan kabel, penyambung, pembumian dan langkah perlindungan yang sesuai.

Model ditentukan tanpa brek pegangan. Ini amat penting untuk paksi menegak atau aplikasi di mana beban mesti kekal pegun apabila kuasa servo dikeluarkan. Dalam kes sedemikian, pereka mesin mesti menentukan sama ada mesin bebas penyelesaian pegangan mekanikal atau konfigurasi motor yang berbeza diperlukan.

Dokumentasi produk Schneider harus dirujuk untuk maklumat elektrik yang tepat, keperluan mekanikal, pentauliahan dan keselamatan yang berkenaan dengan pemasangan.

Perkara yang Perlu Diperiksa Sebelum Memesan

Projek penggantian sering gagal kerana pembeli hanya mengesahkan nombor bahagian dan penampilan fizikal. Proses pembelian yang lebih baik mengesahkan konfigurasi lengkap.

Pusat pemeriksaan	Soalan untuk Ditanya	Potensi Risiko jika Diabaikan
Nombor bahagian yang tepat	Adakah model yang diperlukan betul-betul ILM1001P01A0000?	Menerima varian yang serupa tetapi tidak serasi.
Brek	Adakah aplikasi memerlukan brek pegangan?	Kehilangan keupayaan pegangan mekanikal.
Maklum balas	Adakah pengawal menyokong susunan maklum balas yang ditentukan?	Ralat pentauliahan atau maklum balas.
Antara muka mekanikal	Adakah dimensi bebibir dan aci sepadan?	Masalah pemasangan atau gandingan.
kuasa	Adakah 600 W mencukupi untuk profil gerakan sebenar?	Prestasi atau tekanan haba yang tidak mencukupi.
Kelajuan	Adakah kelajuan operasi yang diperlukan sesuai dengan penilaian motor?	Produktiviti berkurangan atau saiz yang salah.
Tork	Adakah permintaan tork berterusan dan puncak berada dalam had yang boleh diterima?	Beban berlebihan, terlalu panas atau operasi tidak stabil.
Rantaian bekalan	Adakah sumber dapat mengesahkan model, keadaan dan dokumentasi?	Peralatan tiruan, tidak betul atau didokumentasikan dengan buruk.

Ketersediaan juga boleh berbeza mengikut wilayah dan saluran pengedaran. Schneider Electric penyenaraian produk semasa mengenal pasti model ini sebagai produk bukan stok di A.S. konteks pengedaran, jadi pembeli harus mengesahkan masa utama semasa dan serantau ketersediaan dan bukannya mengandaikan stok segera.

Pertimbangan Penyelenggaraan dan Kebolehpercayaan

Sistem servo ialah komponen gerakan ketepatan, jadi penyelenggaraan pencegahan harus difokuskan pada sistem mekanikal dan elektrik yang lengkap dan bukannya motor sahaja.

Periksa sambungan mekanikal:Periksa perkakasan pelekap, gandingan dan komponen penghantaran untuk longgar atau pemakaian tidak normal.
Pantau tingkah laku operasi:Getaran yang tidak dijangka, bunyi bising, kenaikan suhu atau sisihan kedudukan boleh menunjukkan membangunkan masalah mekanikal atau elektrik.
Periksa kabel:Periksa sambungan kuasa dan maklum balas untuk kerosakan, kelonggaran atau pencemaran.
Semak beban aplikasi:Mesin yang telah meningkatkan muatannya secara beransur-ansur akhirnya boleh melebihi yang asal reka bentuk gerakan.
Mengekalkan keadaan persekitaran yang betul:Perlindungan IP54 yang ditentukan tidak boleh ditafsirkan sebagai kebenaran untuk mendedahkan motor ke mana-mana persekitaran tanpa penilaian tambahan.
Gunakan prosedur penggantian yang betul:Penggantian hendaklah mengikut dokumentasi Schneider yang berkaitan dan keselamatan mesin prosedur.

Matlamat penyelenggaraan bukan semata-mata untuk memastikan motor berjalan. Ia adalah untuk memelihara ketepatan kedudukan, prestasi kitaran boleh diramal, keselamatan mekanikal dan keseluruhan ketersediaan peralatan.

Soalan Lazim

Adakah Schneider ILM1001P01A0000 motor servo atau pemacu servo?

Ia adalah penyelesaian motor/pemacu servo bersepadu. Konsep ILM menggabungkan motor dan memacu fungsi ke dalam komponen gerakan berorientasikan medan dan bukannya merawat motor sebagai motor servo kendiri konvensional.

Apakah kuasa undian ILM1001P01A0000?

Kuasa keluaran nominal ialah 600 W. Angka ini harus dipertimbangkan bersama dengan tork, kelajuan, kitaran tugas, pecutan dan inersia beban apabila saiz motor.

Apakah tork maksimum yang disenaraikan untuk model ini?

Tork gerai puncak yang ditentukan ialah 9.6 N·m. Ia tidak sepatutnya ditafsirkan sebagai a tork operasi berterusan. Tork gerai berterusan ialah 2.5 N·m, manakala nominal tork ialah 1.9 N·m.

Adakah ILM1001P01A0000 mempunyai brek pegangan?

Tidak. Konfigurasi khusus ini ditentukan tanpa brek penahan. Aplikasi yang memerlukan pegangan beban, terutamanya mesin paksi menegak tertentu, sepatutnya disemak dengan teliti sebelum pemilihan.

Apakah maklum balas yang digunakan oleh ILM1001P01A0000?

Model ini menggunakan maklum balas SinCos Hiperface pusingan tunggal mutlak dengan maklum balas kelajuan resolusi 128 tempoh.

Apakah diameter aci?

Diameter aci ialah 19 mm dan panjang aci yang ditetapkan ialah 40 mm. Dimensi ini hendaklah diperiksa terhadap gandingan mesin dan antara muka mekanikal sebelum membuat pesanan.

Platform kawalan manakah yang dikaitkan dengan penyelesaian servo ini?

ILM1001P01A0000 tergolong dalam rangkaian produk PacDrive 3 dan keluarga Lexium 62 ILM. Keserasian peringkat sistem masih harus disahkan untuk mesin tertentu konfigurasi.

Apakah yang perlu disahkan oleh pembeli sebelum membeli pengganti?

Sekurang-kurangnya, sahkan nombor bahagian yang tepat, konfigurasi motor, status brek, maklum balas jenis, dimensi aci, dimensi bebibir, kuasa undian, keperluan tork, kelajuan, keserasian sistem, keadaan produk, dokumentasi dan jangkaan masa penghantaran.
