Apakah Schneider ILM0702P01A0000 dan Bagaimana Ia Menyokong Pergerakan Servo Kompak?

Apakah Schneider ILM0702P01A0000?

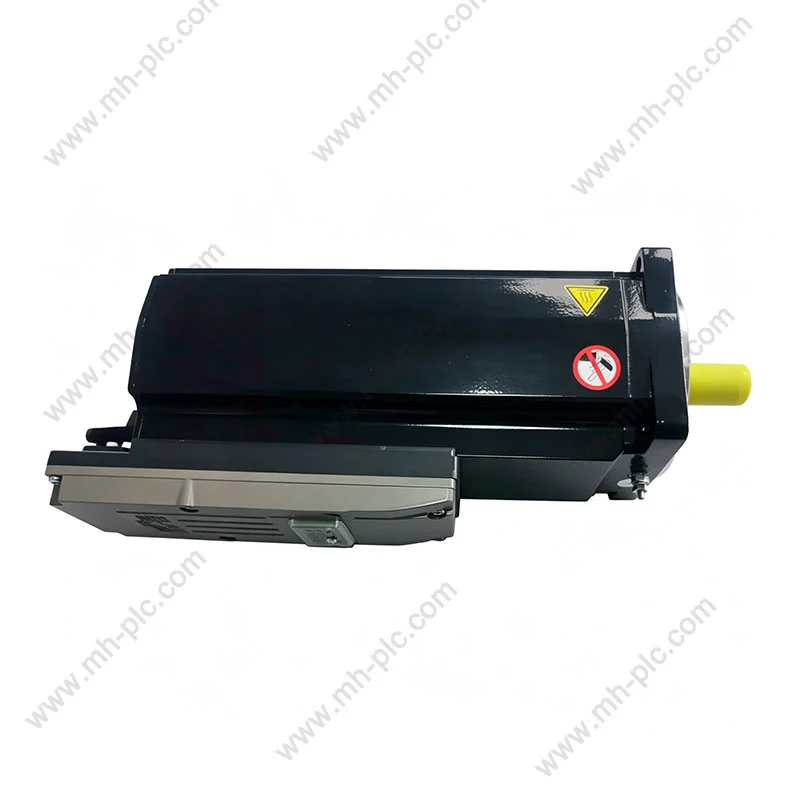

Schneider ILM0702P01A0000 ialah motor servo bersepadu Lexium 62 ILM yang direka untuk seni bina kawalan gerakan PacDrive 3. Schneider Electric menyenaraikannya sebagai motor servo bersepadu dengan tork gerai berterusan 1.7 Nm, kuasa keluaran nominal 720 W, dan kelajuan nominal 6000 rpm. Konfigurasi yang ditentukan tidak termasuk brek penahan.

Tidak seperti susunan konvensional di mana motor dan elektronik pemacu boleh dipasang secara berasingan, modul servo bersepadu membawa fungsi pemacu penting ke dalam unit sisi motor. Seni bina ini boleh berguna terutamanya dalam mesin dengan berbilang paksi atau bahagian mekanikal modular yang mengurangkan perkakasan kabinet dan memudahkan sambungan adalah objektif reka bentuk yang penting.

Schneider Electric menerangkan seni bina ILM sebagai menyokong teknologi plug-and-play, sambungan pantas melalui kabel hibrid, dan pengurangan dalam pendawaian dan ruang kabinet. Maklumat produk pengeluar menyatakan bahawa seni bina boleh menyediakan sehingga 70% kurang kabel, sehingga 90% kurang ruang kabinet dan sehingga 90% kurang masa pendawaian, bergantung pada aplikasi dan konfigurasi sistem.

Bagaimanakah Seni Bina Servo Bersepadu Berfungsi?

Konsep utama ialah desentralisasi. Daripada menumpukan setiap komponen pemacu dalam kabinet elektrik pusat, modul servo bersepadu menggerakkan sebahagian daripada perkakasan kawalan gerakan lebih dekat ke paksi mekanikal.

Pendekatan ini boleh menjadi berharga untuk mesin yang mengandungi banyak paksi yang dikawal secara bebas. Mesin modular boleh mempunyai unit mekanikal yang terletak pada kedudukan yang berbeza manakala perkakasan gerakan kekal dekat dengan motor yang berkaitan. Hasilnya boleh menjadi susun atur mesin yang lebih bersih dan kurang sambungan individu yang panjang antara kabinet pusat dan setiap paksi.

Reka bentuk amat relevan apabila pembina mesin perlu mengimbangi gerakan ketepatan dengan ruang kabinet yang terhad. Walau bagaimanapun, motor bersepadu tidak boleh dipilih hanya kerana saiz fizikal atau kuasa undiannya kelihatan sesuai. Keserasian elektrik, seni bina pengawal, keperluan maklum balas, reka bentuk kabel, keadaan terma, pemuatan mekanikal dan keperluan keselamatan mesin juga mesti diperiksa.

Apakah Spesifikasi Utama?

Spesifikasi berikut menyediakan titik permulaan praktikal untuk menilai ILM0702P01A0000. Maklumat produk dan dokumentasi teknikal Schneider Electric mengenal pasti nilai teras yang ditunjukkan di bawah.

Data pengedar pihak ketiga juga menyenaraikan diameter aci 11 mm, saiz bebibir 70 mm dan panjang keseluruhan 226 mm untuk model ini. Untuk reka bentuk mesin akhir, bagaimanapun, lukisan dimensi dan dokumentasi teknikal semasa pengilang harus dianggap sebagai rujukan kawalan.

Bagaimanakah Tork dan Kelajuan Harus Difahami?

Kesilapan biasa dalam pemilihan servo hanya melihat pada kelajuan maksimum. Paksi gerakan yang berjaya memerlukan motor untuk memenuhi profil kelajuan tork aplikasi yang lengkap.

ILM0702P01A0000 mempunyai kelajuan nominal 6000 rpm dan tork gerai berterusan 1.7 Nm. Tork gerai puncak yang didokumenkan ialah 7.6 Nm. Angka-angka ini harus ditafsirkan dalam keadaan operasi pengilang dan bukannya dianggap sebagai nilai yang boleh ditukar ganti.

• Tork berterusan:berkaitan dengan beban yang mesti dikekalkan dalam tempoh yang lebih lama.
• Tork puncak:berkaitan dengan pecutan, nyahpecutan atau puncak beban jangka pendek.
• Kelajuan nominal:membantu menentukan sama ada motor boleh memenuhi kitaran mesin yang diperlukan.
• Beban inersia:menjejaskan prestasi pecutan dan penalaan servo.
• Nisbah penghantaran:menukar keperluan tork dan kelajuan yang dilihat oleh motor.

Oleh itu, jurutera harus mengira tork beban sebenar, tork pecutan, inersia pantulan, kitaran tugas, dan kelajuan operasi yang diperlukan sebelum mengesahkan motor.

Mengapa Maklum Balas Penting?

Sistem servo bergantung pada maklum balas untuk menentukan apa yang sebenarnya dilakukan oleh motor. ILM0702P01A0000 menggunakan maklum balas Hiperface SinCos satu pusingan mutlak, dengan dokumentasi pengilang menyatakan 128 tempoh untuk resolusi maklum balas kelajuan.

Dari segi praktikal, maklum balas membantu sistem kawalan memantau kedudukan dan kelajuan supaya pergerakan yang diperintahkan boleh dibandingkan dengan tingkah laku motor sebenar. Ini penting untuk aplikasi yang memerlukan kedudukan berulang, paksi yang diselaraskan, pecutan terkawal dan profil gerakan yang tepat.

Apabila menggantikan motor servo sedia ada, jurutera harus mengesahkan jenis maklum balas daripada menganggap bahawa motor lain dengan kuasa dan tork yang serupa akan berkomunikasi dengan betul dengan sistem kawalan sedia ada.

Bagaimana Ia Boleh Memudahkan Pendawaian Mesin?

Salah satu kelebihan utama seni bina ILM ialah pendekatannya terhadap pendawaian mesin. Schneider Electric menerangkan sambungan pantas menggunakan kabel hibrid untuk tahap isyarat dan kuasa dan menyerlahkan potensi pengurangan dalam kabel, ruang kabinet dan masa pendawaian.

Ini amat berguna dalam mesin dengan banyak paksi. Seni bina tradisional mungkin memerlukan berbilang kuasa motor, maklum balas dan sambungan kawalan untuk bergerak antara kabinet dan motor individu. Seni bina terdesentralisasi boleh mengubah susunan fizikal itu dan memudahkan pemodulatan mesin.

Di Mana Motor Servo Ini Boleh Digunakan?

ILM0702P01A0000 ditujukan untuk seni bina kawalan gerakan industri dan bukannya aplikasi motor tujuan umum. Reka bentuk bersepadunya boleh dipertimbangkan untuk paksi mesin di mana kedudukan terkawal, gerakan diselaraskan dan seni bina pemacu terdesentralisasi diperlukan.

Kesesuaian aplikasi bergantung kepada reka bentuk sistem yang lengkap. Tork motor, kelajuan, maklum balas, penilaian persekitaran, antara muka mekanikal, keserasian pengawal dan kitaran tugas semuanya harus dinilai sebelum penggunaan.

Apakah yang Perlu Jurutera Semak Sebelum Pemasangan?

Pengenalpastian yang betul amat penting apabila membeli atau menggantikan komponen automasi industri. Sebelum memasang ILM0702P01A0000, pertimbangkan senarai semak berikut:

1. Nombor model:Sahkan bahawa nombor bahagian yang lengkap ialah ILM0702P01A0000.
2. Konfigurasi brek:Model ini ditentukan tanpa brek pegangan.
3. Keperluan kuasa:Sahkan bahawa seni bina elektrik sistem serasi dengan julat bekalan berkadar 250–700 V yang didokumenkan.
4. Keserasian pengawal:Sahkan keserasian dengan seni bina PacDrive 3 dan pengawal gerakan yang dimaksudkan.
5. Maklum balas:Sahkan bahawa sistem kawalan menyokong susunan maklum balas yang ditentukan.
6. Dimensi mekanikal:Periksa bebibir, diameter aci, panjang aci, orientasi pelekap, dan kelegaan yang tersedia.
7. Ciri-ciri beban:Kira tork, inersia, pecutan, kelajuan dan kitaran tugas.
8. Pengkabelan:Gunakan kabel yang diluluskan dan susunan sambungan yang betul untuk sistem.
9. Persekitaran:Sahkan suhu, habuk, kelembapan, getaran dan keadaan pemasangan terhadap dokumentasi yang berkenaan.

Apakah Isu Penyelenggaraan yang Perlu Dipertimbangkan?

Motor servo ialah komponen ketepatan, jadi penyelenggaraan harus memberi tumpuan kepada keadaan operasi serta motor itu sendiri. Haba yang berlebihan, pencemaran, salah jajaran mekanikal, kerosakan kabel, getaran luar biasa atau pemuatan yang tidak normal boleh menjejaskan prestasi sistem.

• Periksa keadaan pemasangan mekanikal dan gandingan aci.
• Periksa kabel dan penyambung untuk kehausan atau kerosakan yang boleh dilihat.
• Pantau peningkatan suhu yang tidak normal.
• Siasat getaran atau bunyi yang tidak dijangka.
• Semak semula kesilapan kedudukan atau gerakan.
• Pastikan kawasan pemasangan motor dan sekitarnya dalam keadaan persekitaran yang ditetapkan.
• Gunakan dokumentasi pengilang apabila mendiagnosis maklum balas, komunikasi atau kerosakan berkaitan pemacu.

Schneider Electric pada masa ini menyediakan dokumentasi produk, muat turun perisian, sumber pemilihan produk dan maklumat penggantian/penggantian daripada halaman produknya.

Apakah yang Perlu Dipastikan Pembeli Sebelum Membeli?

Pembelian automasi industri memerlukan lebih daripada padanan nama produk. Pembeli harus menentukan sama ada komponen yang ditawarkan betul-betul sepadan dengan konfigurasi mesin yang diperlukan.

Maklumat pengedar semasa menggambarkan mengapa stok dan harga perlu disahkan pada masa pembelian. Sebagai contoh, ketersediaan dan harga tersenarai berbeza-beza mengikut pengedar dan wilayah, manakala halaman serantau Schneider Electric sendiri mungkin memaparkan harga indikatif dan maklumat pembelian khusus untuk pasaran tersebut.

Senibina Servo Bersepadu lwn Pemacu Kabinet Konvensional

Kedua-dua seni bina tidak sepatutnya dianggap sesuai secara universal. Pilihan yang betul bergantung pada topologi mesin, kiraan paksi, had kabinet, keadaan persekitaran, keperluan perkhidmatan, seni bina kawalan dan reka bentuk pemasangan keseluruhan.

Soalan Lazim

Pertimbangan Akhir

Schneider ILM0702P01A0000 ialah motor servo bersepadu khusus dalam keluarga Lexium 62 ILM. Output nominal 720 W, tork gerai berterusan 1.7 Nm, kelajuan nominal 6000 rpm, maklum balas Hiperface SinCos pusingan tunggal mutlak, dan konfigurasi bebas brek menjadikannya komponen yang jelas dan bukannya motor servo generik.

Seni bina bersepadunya amat relevan kepada pembina mesin yang bekerja dengan peralatan automasi modular, berbilang paksi atau kekangan ruang. Potensi pengurangan dalam ruang kabinet dan pendawaian boleh memudahkan seni bina mesin, manakala reka bentuk yang dipasang di lapangan boleh menyokong lebih banyak susun atur peralatan teragih. Schneider Electric secara khusus menyerlahkan pengurangan dalam kabel, ruang kabinet dan masa pendawaian sebagai ciri pendekatan ILM.

Untuk pembelian dan projek penggantian, langkah paling penting ialah mengesahkan konfigurasi lengkap dan bukannya memadankan model dengan penampilan atau kuasa sahaja. Keserasian elektrik, seni bina pengawal, maklum balas, dimensi mekanikal, keperluan brek, keadaan persekitaran, konfigurasi kabel dan beban mesin semuanya harus disemak sebelum pemasangan.
